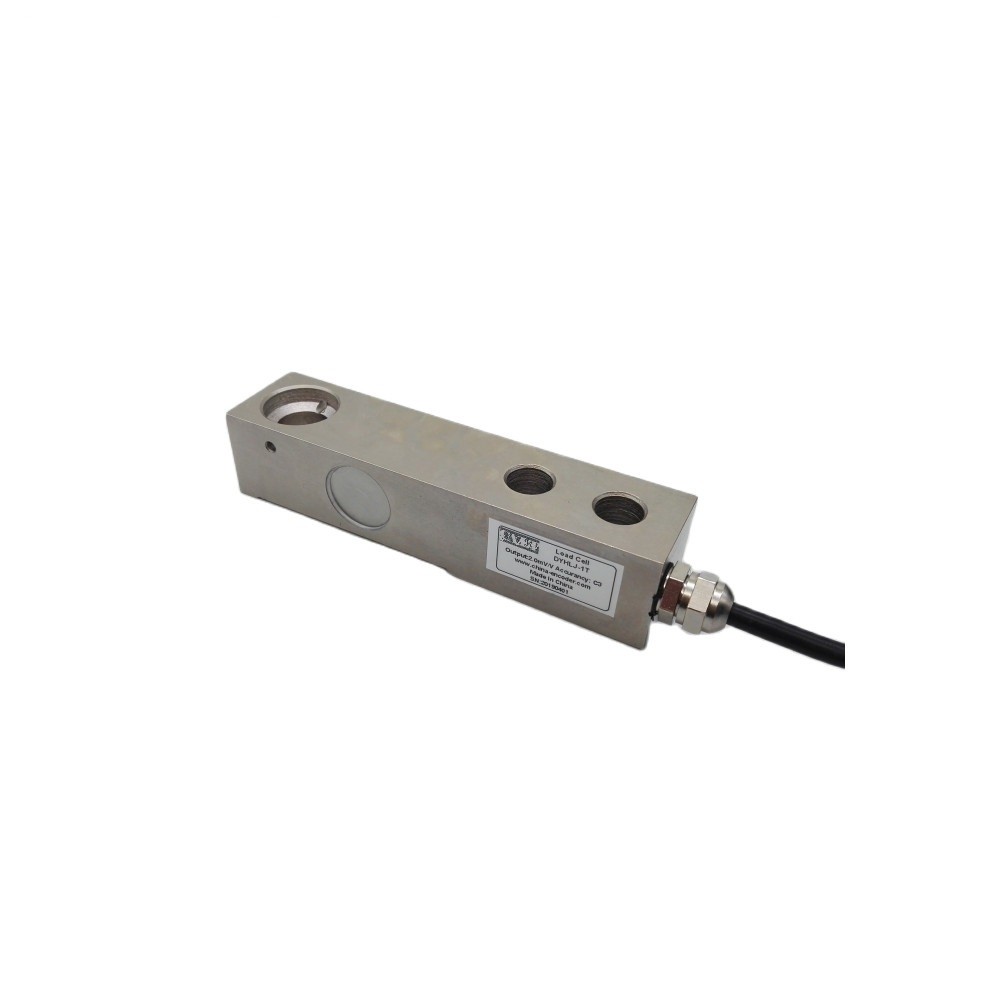

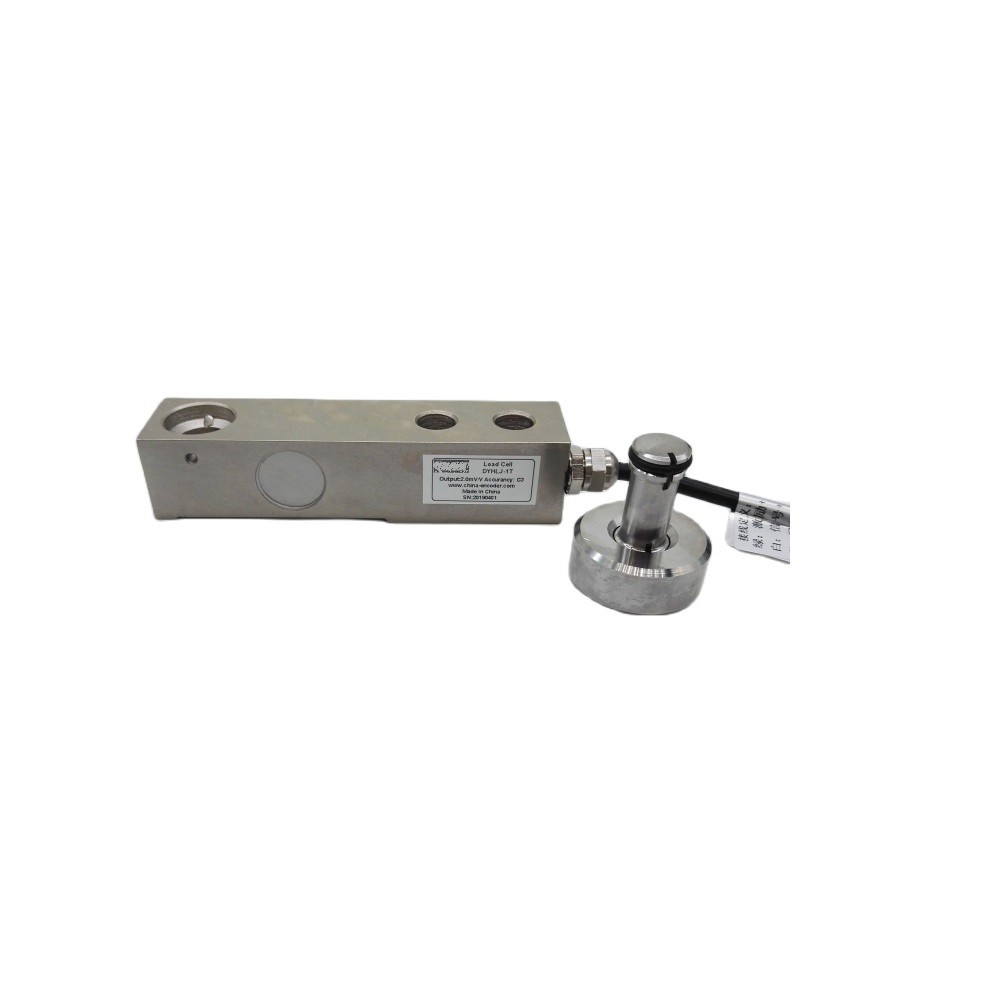

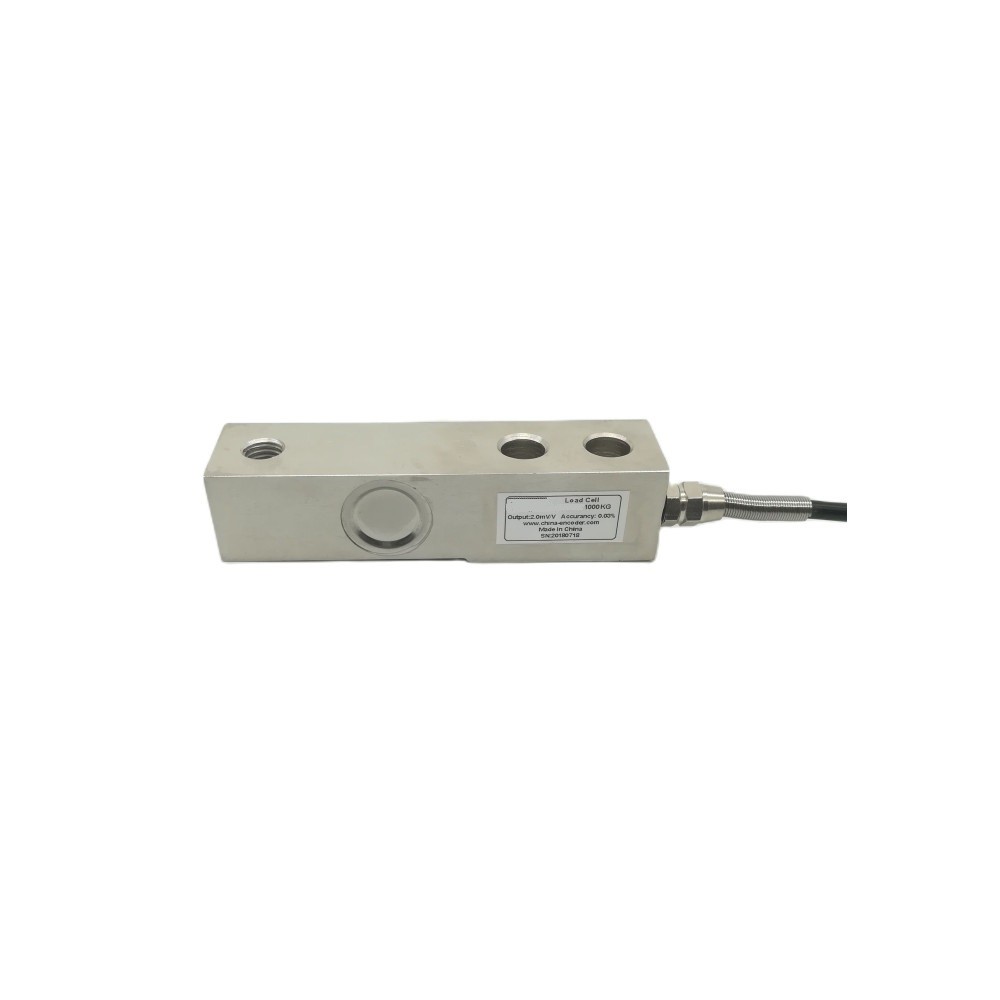

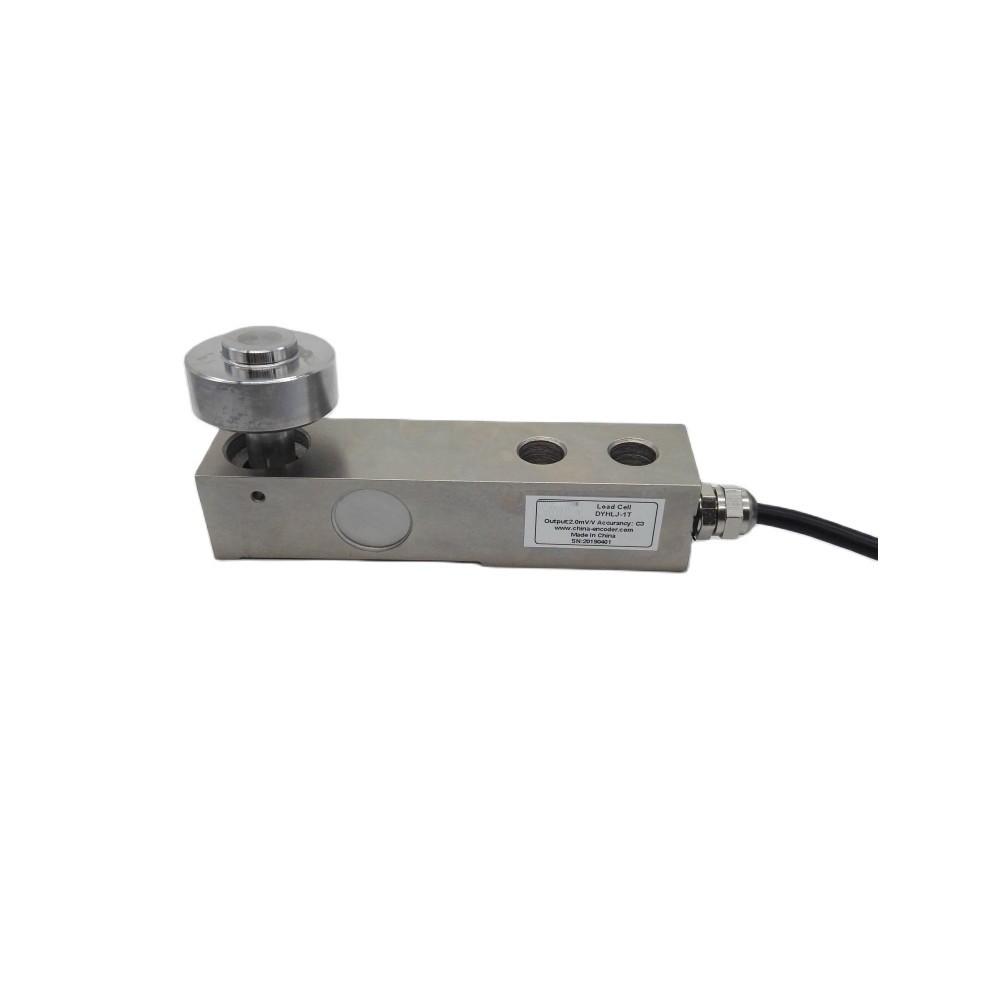

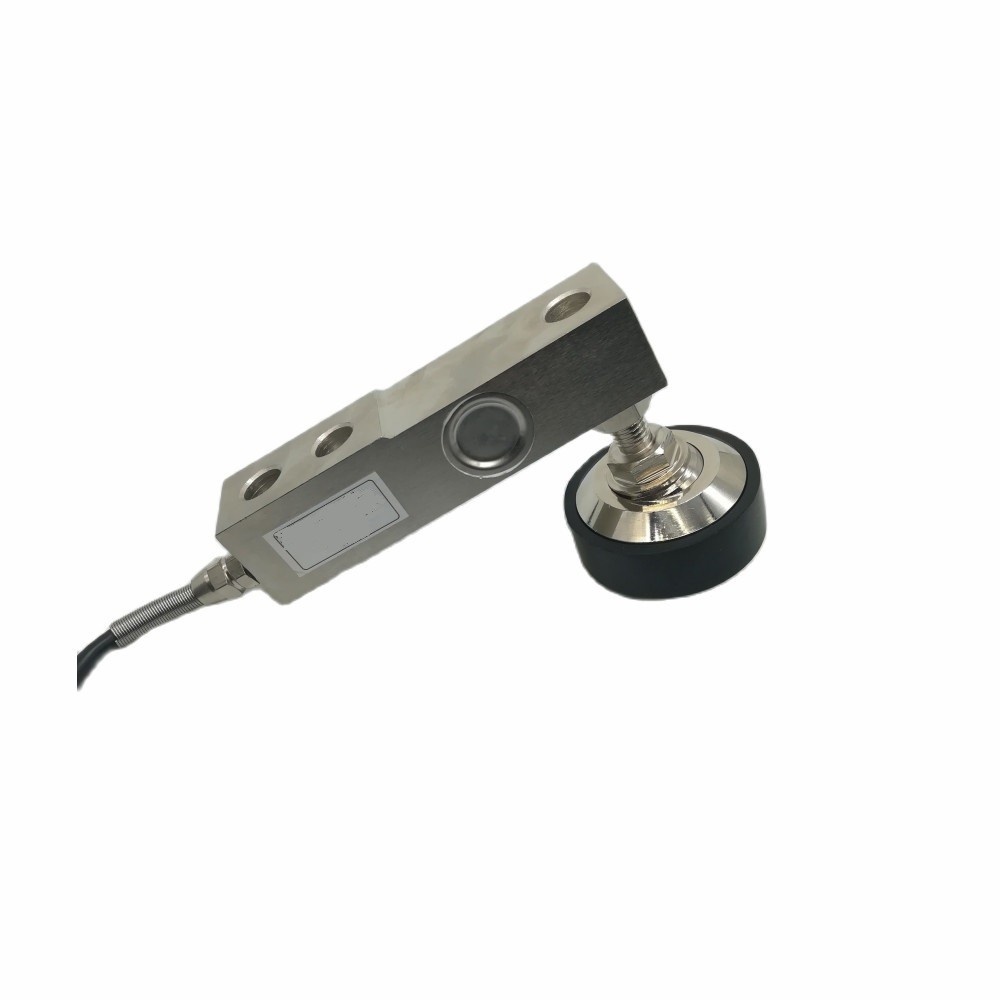

단일 셰어 빔 로드 셀
모델:SD-03
용량:100kg-10,000kg
특징:
단일 시어 빔 로드 셀, 굽는 빔 로드 셀.
용량 범위는 100kg에서 10,000kg입니다.
재료: 합금강 또는 스테인리스강, 고품질, 높은 정확성 OIML 표준, 저렴한 비용,
레이저 밀폐, IP68까지 방수, 부식 방지.
적용:바닥무대, 플랫폼무대, 웨이브브리지 및 기타 무게장치.
크기: ((mm)
| 용량 | L | L1 | L2 | L3 | L4 | d | B | M |
| 1~4kb 0.5~2t 5KSE |
130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M16X2 M12X175 1/2-20UNF |
| 5~10 (kb) 2.5~5 (t) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X15 3/4-16UNF |
| 20 ((klb) 10 ((t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 1-12 UNF |
| 스펙: | |||
| 정확성: | C3 | ||
| 복합 오류: | ±0.02 | ||
| 정량 출력: | 2mv / 3mv/v±0003 | ||
| 비정상자 (% F.S/30min): | ±0.02 | ||
| 비선형성 (%F.S) | ±0.02 | ||
| 히스테리세스: | ±0.02 | ||
| 제로 밸런스 (% F.S): | ± 10 | ||
| 입력 저항: | 350±5 | ||
| 출력 저항: | 350±5 | ||
| 단열 저항: | ≥5000 (~100VDC) | ||
| 랩에 대한 온도 효과 ((%F.S/10°C): | ±0.017 | ||
| 0°C의 온도 효과 ((%F.S/10°C): | ±0.02 | ||
| 온도 범위 (°C): | -20+55 | ||
| 흥분 전압 (V): | 9·12 (DC) | ||
| 안전 과부하 (%F.S) | 150% | ||
| 최종 과부하 (% F.S) | 200% | ||
| 방어등급 | IP68 | ||
| 케이블 길이: | 3미터 -10미터 | ||
| 와이어 연결 방법 | |||
| RED=EXC+ | 블랙=EXC- | GREEN=신호+ | 화이트=신호 |
