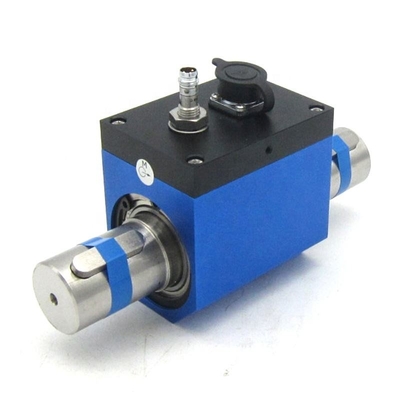

모델: DTS-01
용량: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
정확도: ±0.1; ±0.3±0.5%F.S
출력 감도: 1.0-15.0mV/V, 4-20mA, 0-5/ 0-10Vdc
특징:
1, 토크 센서는 고 정밀과 안정적인 성능을 가진 스트레인지 미터와 통합 회로로 구성됩니다.
2, 좋은 장기 안정성
3, 두쪽 끝에서 키 연결
4, 최대 4000RPM
기술 사양:
| 작동 온도: | -10°C+80°C |
| 온도 보상 범위: | 방온 ~+60 °C |
| 0에 온도 효과: | ±0.1 %F.S/10 °C |
| 흥분 전압: | 12 VDC |
| 모욕된 저항: | 2000 MΩ/100VDC |
| 입력 저항: | 700±10/350±10 Ω |
| 출력 저항: | 700±5/350±5 Ω |
| 0 출력: | 0±1 %F.S |
| 안전 과부하: | 120 % F.S |
| 케이블 길이는: | 3m |
|
케이블 연결: |
빨간색: Exc+ 검은색: Exc - 녹색: 신호 + 흰색: 신호- |
크기: mm
키 릴 크기: LxDxW 22x3.5x6mm
1, 적용 영역
DTS 시리즈 동적 토크 센서는 토크와 기계적 전력 소비를 측정하는 정확한 장치입니다.
1.1 전기모터, 엔진 모터, 내연기관 및 기타 회전장비
1.2 팬, 물 펌프, 토크 랭치
1.3 열차, 자동차 이동, 트랙터, 비행기, 선박, 광산 기계
1.4 물 재활용 시스템
1.5 비스코미터
1.6 공정 산업
2설치 요구 사항
2.1 수직 및 수평 설치에 적합
2.2 모든 로딩 장비, 토크 센서, 전력 장비는 과도한 진동을 피하기 위해 단단한 플랫폼에 설치되어야 합니다. 그렇지 않으면 불안정한 판독을 일으킬 수 있습니다.정확도를 줄이거나 심지어 손상을 톱크 센서.
2.3 탄력 스핀 결합을 사용
2.4 토크 센서의 중부 부분을 고정하기 위해 유연한 고정이 권장됩니다. 딱딱한 고정을 적용하지 마십시오.
2.5 부하장비, 토크 센서, 전력장비의 집중성 허용량은 Φ0.05mm 이하여야 한다.
3설치 단계
3.1 전력장비와 부하장비 사이의 거리를 셰프트 연결 유형 및 토크 센서 길이를 기준으로 확인한다.축 선 (전력 및 로딩 장비의) 과 데이터 평면 사이의 간격을 조정, 그들 사이의 coaxiality는 Φ0.03mm보다 작다는 것을 확인하고, 그 다음 데이터 평면에 전력 및 부하 장비를 고정합니다.
3.2 각 샤프트에 결합을 설치
3.3 토크 센서와 데이터 평면 사이의 거리를 조정하고, 그들의 축선과 전력 및 부하 장비의 축선 사이의 동축성이 Φ0.03mm 미만인지 확인합니다.그 다음 데이터 평면에 토크 센서를 고정.
3.4 연결을 고정, 설치 완료
4정상 설치 방법
4.1 속도가 300RPM 미만이고 시계 방향으로 또는 시계 반대 방향으로 자주 회전하지 않을 때, 어떤 유연한 물체를 사용하여 토크 센서와 연결하여 회전을 방지할 수 있다.
4.2 속도가 300RPM 이상이고 시계 방향으로 또는 시계 반대 방향으로 자주 회전할 때, 토크 센서의 앞쪽과 뒷쪽 모두에 고정판이 필요하다.2-3 mm의 실리콘 고무를 추가 토크 센서와 고정 보드의 중앙에 15%-20% 압축 양을 단단한 연결이되는 것을 방지하기 위해.
